介紹——磕石機各個部位的作用

詳細解答

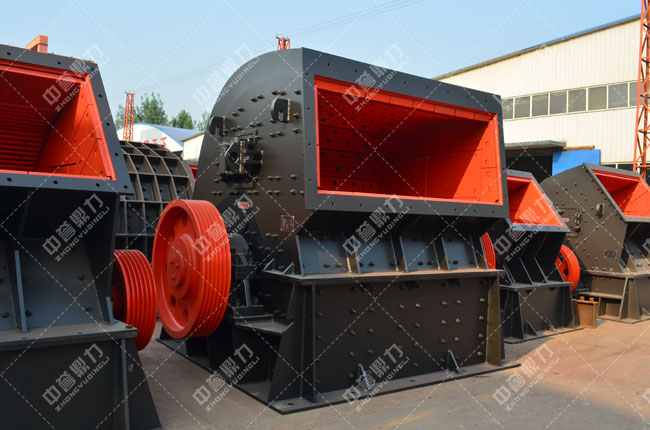

說起磕石機，也就是破碎機設備，相信大家都是了解的，它是一種破碎砂石物料的一種重要的設備，是制砂生產線、采石場等不可少的一種設備。那么下面就有小編來帶大家了解一下破碎機設備的結構及各個組成部位的名稱與作用。

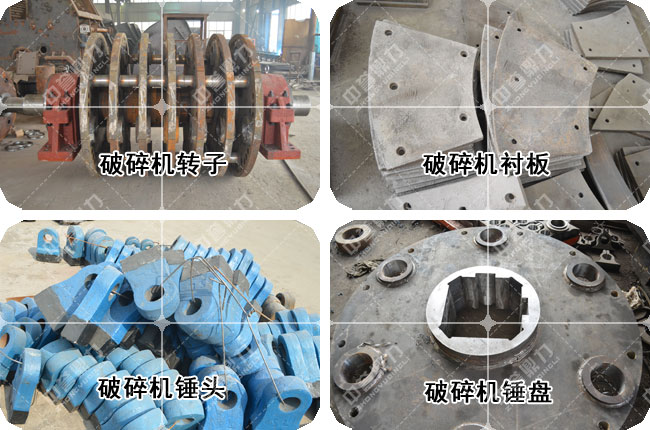

1、轉子

轉子是破碎機的。它由錘盤、端盤、錘頭、錘軸、主軸、飛輪、軸承和軸承座等組成。錘盤和端盤以鍵固定在主軸上，兩端用卡箍緊固之，使其形成一體，使其具有很大的剛度，以適應破碎大塊礦石和傳遞大扭矩的需要。所選用的是SKF中寬系列雙列向心球面滾子軸承，可以承受很大的沖擊載荷。轉子錘頭采用了回轉型結構。即使大塊礦石不能一擊即碎時，也能完退避到錘盤之中，以保持轉子的正常運轉。錘頭由含鉻的高錳鋼制成。它具有較高的抗磨損和耐沖擊性能，錘頭在一邊磨損之后可以換邊使用。

2、 破碎板

破碎板位于轉子的正前方，水平線以上，由破碎板體上裝若干齒板而成，齒板與轉子外延夾角，增加了對礦石的沖擊剪切作用。調整裝置可調節破碎板與轉子工作圓之間的間隙，以進入排料帶的物料粒度，齒板磨損之后可及時調整，齒板由合金材料制成。

3、排料篦子

排料篦子由若干塊篦子板組成，篦子板由合金材料澆鑄制成。它安裝在破碎機轉子的下部，其園包角約為130度，它與轉子的間距是可調節的，隨著錘頭的磨損轉子工作直徑縮小，可及時提起排料篦子，達到調整間隙的目的。

4、保險門

保險門位于排料篦子后部，在平衡重錘作用下，既能阻止未被破碎的礦石溢出，又能將誤入機內的鐵件在離心力的作用下，迅速推開保險門順利排出，隨后自動閉合，不此停機。本保險門為可調機構，當排料篦子調節時，保險門亦需隨其相應調整。

5、給料輥

給料輥是由主動輥和從動輥兩部分組成，位于進料口與轉子之間，主要由輥體、輥軸及兩者之間緩沖橡膠塊組成，兩輥間縫隙有利于碎料及泥土的排出;緩沖膠塊用以吸收礦石下落時的沖擊能量。

6、殼體

殼體部采用鋼板焊接，與礦石接觸的內表面均裝有襯板，當更換襯板、錘頭或其它易損件時，殼體前后可利用液壓油缸開啟，以達到更換的目的。

7、驅動部分

驅動部分是破碎機的動力來源，它由小帶輪通過窄V帶與轉子的大帶輪相連來傳遞功率;其傳動比使轉子達到需要的轉速以產生理想的破碎效果。主電動機、小帶輪和飛輪固定在電機底座上，通過拉桿可以調節窄V帶的松緊程度。

8、檢修裝置

錘式破碎機還配有多種檢修裝置，如：取篦架小車、液壓站、啟蓋油缸、錘軸抽取裝置，軸承液壓裝卸工具等，使得設備檢修和易損件的更換都相當方便。

以上這些就是我們新鄉中譽鼎力礦山設備有限公司生產的破碎機的大概組成部位信息，至于更加詳細的內容，可以撥打電話咨詢我們的技術人員，也可以直接在線咨詢我們的客服人員，我們會(huì )竭盡所能為您詳細解答。
