脈沖袋式除塵器結構圖
脈沖袋式除塵器是除塵器中的一種重要的類型，作為一種在石灰石破碎生產時使用的設備，一般都是安裝在破碎生產線的倉頂或者是破碎生產線的中間連接處，采用了的清灰技術，其工作原理相對來說還是比較簡單的，其結構圖相對來說也是比較簡單的，下面可以簡單的介紹一下其示意圖。

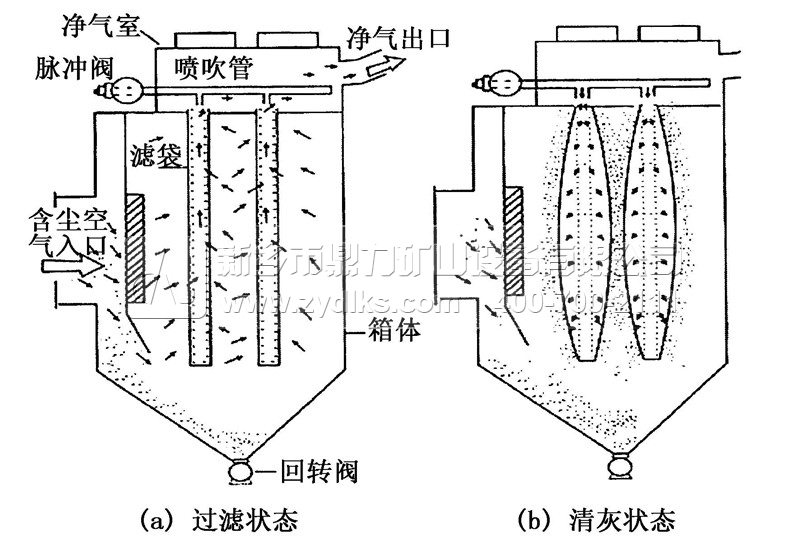

整體結構圖可以從上向下看，是一個整體的箱體狀的外形，可以分為上箱體和下箱體兩個大的結構，甚至有些體積比較大的除塵器設備，有的時候會(huì )設置中箱體，先含塵氣體進入到凈化室內，有專門的脈沖閥控制氣體的噴吹，有噴吹管是專門負責噴吹粉塵的，噴吹管進入到濾袋內，可以在封閉的環境內將粉塵噴吹的更加，經過噴吹清灰的干凈氣體可以由凈氣口出來，這是簡單的過濾的狀態，可以將有粉塵的氣體進行過濾，得到比較潔凈的氣體。
個重要的工作步驟是清灰階段，隨著濾袋上粉塵積累的越來越厚，除塵設備的阻力不斷上升，阻力達到了數值之后，便會(huì )自動啟動脈沖閥，壓縮空氣以較短的時間在箱內內迅速膨脹，不斷涌入濾袋內，在氣流的沖刷作用下，附在濾袋上的粉塵便會(huì )被剝離進入到灰斗內，清灰完畢之后，便會(huì )又重新進入粉塵收集階段。
我們公司生產的脈沖袋式除塵器，是定期進行清灰的，只要是粉塵積累達到程度之后，就會(huì )自動開始清灰，可以將生產中產生的粉塵的收集起來， 選用的專門針對石料廠粉塵收集的濾袋，幾乎上沒有粉塵溢出。
