錘式破碎機結構圖是什么
新鄉鼎力供應礦山破碎設備，主要有PC系列錘式破碎機、PCZ系列錘式破碎機、制砂機、洗砂機、振動篩等設備，由于錘式破碎機是新鄉鼎力的拳頭產品，下面就詳細為大家介紹一下錘式破碎機的結構。

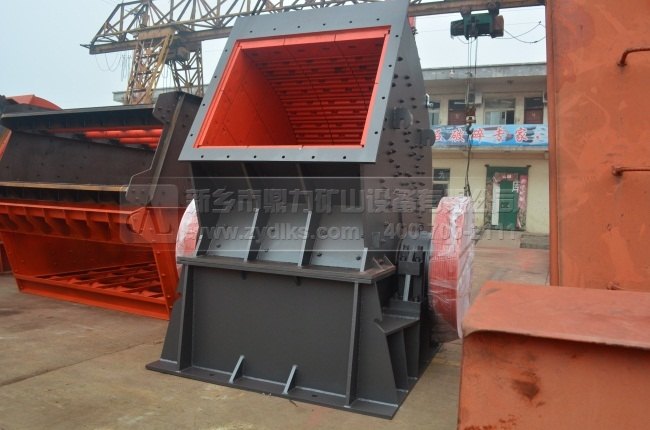

錘式破碎機主要由機殼、轉子、反擊板、支架、襯板等組成，其工作原理是物料進入破碎腔內通過電動機帶動轉子進行高速旋轉實現對物料的破碎，為了了解錘式破碎機的結構，接下來一一講述其結構組成部分。（這里有更加詳細的工作原理）
1.機殼
錘式破碎機的機殼由下機體、后上蓋、左側壁和右側壁組成，通過螺栓將各部分連接為一體。上部開設進料口一個，機殼內壁部以高錳鋼襯板鑲嵌，方便襯板磨損后的更換。下機體采用碳素結構鋼板焊接而成，為了兩側安放軸承支持轉子，特采用高錳鋼焊接了軸承支座。機殼的下部可以直接用地腳螺栓在混凝土上固定，機殼的后上蓋、左側壁和右側壁也部采用碳素結構鋼板焊接而成。機殼和軸之間沒有防護措施漏灰現象嚴重，為了防止漏灰，機殼的任一部位與軸接觸的地方部設有軸封。為了方便檢修、調整更換篦條和錘頭，下機體、兩側壁都開有檢修孔。
2.轉子
轉子是錘式破碎機的主要工作部位，轉子由主軸、錘盤、銷軸、錘頭等組成，圓盤上均勻開有分布的銷孔，用銷軸懸掛錘頭，為了防止圓盤和錘頭的軸向竄動，用鎖緊螺母在銷軸兩端固定。轉子支承在兩個滾動軸承上，軸承通過螺栓固定在下機體的支座上，還有兩個定位銷釘固定在軸承的距上。為了使轉子在運動中存儲的動能，用來減小電機的尖峰負荷和減輕錘頭的磨損，特意在主軸的一端裝有飛輪。下面把轉子的幾個主要部件加以詳細介紹。
2.1主軸
主軸是錘式破碎機支撐轉子的為主要的部件，轉子、錘頭的重量、沖擊力都由其承受，所以主軸的材質需要具有較高的韌性和強度，新鄉鼎力主軸的材質采用合金鋼，通過聲波探傷來加工進行調質處理。

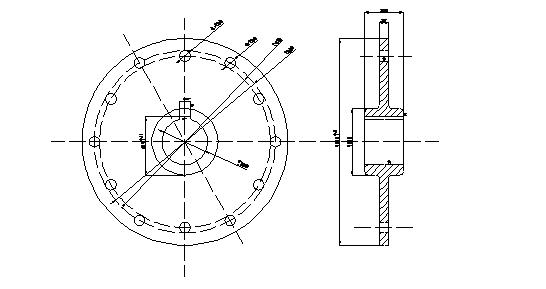

2.2錘盤
錘式破碎機的錘盤是用來懸掛錘頭的，在錘式破碎機的運轉中，錘盤不可避免的要受到礦石的沖擊和磨擦，所以錘盤要要求其具有的性，新鄉鼎力的錘盤及錘孔采用高猛鋼滲碳熱處理來提高了其性。
2.3錘頭
錘頭是錘式破碎機為重要的工作部件。其中錘頭的質量、形狀和材質決定著錘式破碎機的生產能力，錘頭動能的大小與錘頭的重量是成正比的，錘頭越重，動能越大，破碎的效率越高，新鄉鼎力的錘頭重量種類齊，小錘頭15公斤，錘頭可達298公斤，多種錘頭重量可以根據客戶需求為其定制，新鄉鼎力的錘頭采用多元素高鉻錳鋼復合鑄造，其使用壽命是一般錘頭的數倍。
3.襯板和打擊板
錘式破碎機通過錘頭高速捶打礦石，瞬間內礦石具有大的速度和動能，為了防止機架的磨損，新鄉鼎力在機架的內壁用錳鋼做襯板，打擊板采用高猛鋼鑄造淬火經過強化處理，了襯板和打擊板優越的性和耐沖擊性。
由于錘式破碎機工作環境惡劣，所以錘式破碎機的質量決定著其使用壽命，錘式破碎機的質量是由其組成部件的材質決定的，新鄉鼎力采用材質生產制造的錘式破碎機，其過硬的質量成為了廣大用戶的新選擇。
