PCZ重型錘式破碎機制造工藝大氣上檔次

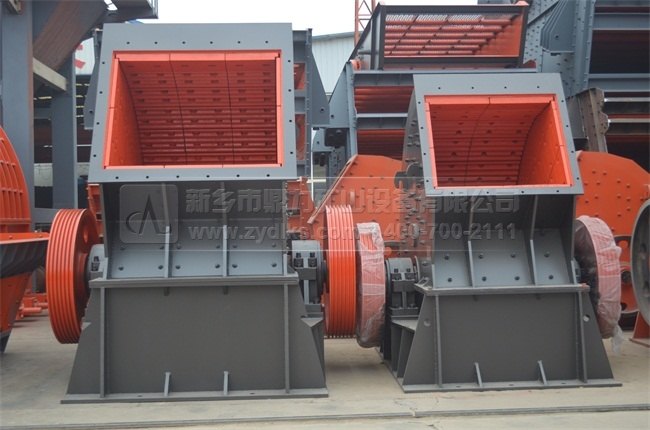

PC（Z）型錘式破碎機系本企業的強勢產品。為了設備的制作質量，制作過程、檢驗和驗收按規定流程進行。質量按企業進行，對未規定的參照重型機械的相關通用技術條件。
殼體部分：由上下殼體組成，部由Q235鋼板焊接而成。所有焊接件的焊接工藝有焊前準備、施焊、焊件矯形、焊后熱處理、焊后表面處理、焊縫質檢和焊縫修補等規定，焊接材料與母材相匹配。焊接零部件均采用數控切割下料，所有焊件的拼裝與焊接，嚴格按照事先編制的工藝和焊接規范進行，制作過程中進行檢測。嚴格控制焊接變形和焊縫質量，并根據實際情況對工藝流程和焊接工藝進行修正，焊接成型后應力，合格后才能進行下一道工序。
上下殼體結合面均經過加工達到平整勻稱以密封性，殼體內易磨損部分有襯板保護。襯板采用高錳鋼鑄造。下殼體軸承座墊板通過龍門銑鏜床加工，來軸承座的安裝精度。
轉子部分：由主軸、錘盤、錘頭、錘軸、主軸承、軸承座等組成，其中主軸材質為合金鋼，加工進行調質處理，并進行聲波探傷；軸承座由數顯臥式銑鏜床加工；錘盤錘孔采用表面熱處理來提高性。錘頭為含鉻高錳鑄鋼，通過錘軸把錘頭與整個轉子組裝一體。
組裝：設備組裝前，所有零部件都須清理干凈，不得有異物。轉子通過軸承座固定在下殼體底座板上，上下殼體通過螺栓聯接在一體，后裝上V型帶輪。轉子進行空載荷試運轉，直至軸承溫升穩定并符合要求。且各轉動部分應靈活、，無卡阻現象。
